Контейнерная автозаправочная станция на три вида топлива 3x10 м3

Модификация - КАЗС 10.3Д, состоящая из двух КХТ-10.2Д и КХТ-10.1Д

Автозаправочный комплекс КАЗС-10.3Д вместимостью 3 х 10 м3 может быть выполнен в виде двух независимых контейнеров хранения топлива: КХТ 10.2Д с двустенным двухкамерным резервуаром вместимостью 2 х 10 м3 и КХТ 10.1Д с двустенным однокамерным резервуаром вместимостью 10 м3. Габаритные размеры КХТ 10.2Д без съемного ограждения и дыхательных труб (ДхШхВ) 8,54 х 2,3 х 2,6 м, КХТ 10.1Д - 4,9 х 2,3 х 2,6 м. Топливораздаточные колонки (ТРК) в каждом КХТ располагаются в переднем технологическом отсеке, электронасосные агрегаты располагаются в заднем технологическом отсеке.

КХТ комплектуются ТРК "Нара-27М1С", "Нара-28.16", "Нара-4000 С122" (двухпостовыми) или другими по желанию заказчика и электронасосными агрегатами АСВН-80А мощностью 11 кВт или КМ-80-65-140Е мощностью 3 кВт.

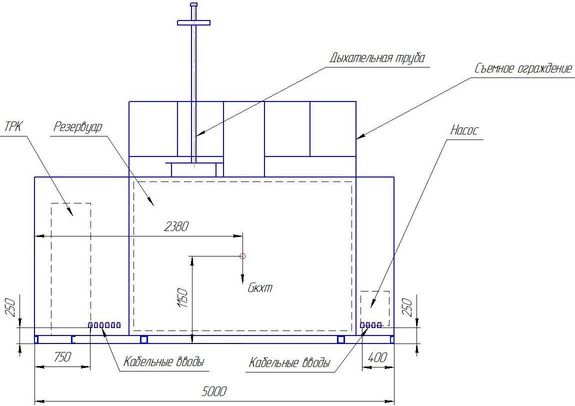

КАЗС 10.1Д

КАЗС 10.2Д

Моноблочная КАЗС 10.3Д

Автозаправочный комплекс КАЗС-10.3Д вместимостью 3 х 10 м3 может быть выполнен в виде одного контейнера хранения топлива (КХТ) 10.3Д с двустенным трехкамерным резервуаром вместимостью 3х10 м3 с двумя технологическими отсеками. Габаритные размеры КХТ без съемного ограждения и дыхательных труб (ДхШхВ) 11,7х2,3х2,6 м. Топливораздаточные колонки (ТРК) располагаются в переднем технологическом отсеке, электронасосные агрегаты располагаются в заднем технологическом отсеке. Для возможности транспортировки КХТ разделен на две транспортные единицы, которые соединяются в одну технологическую систему на месте эксплуатации. При этом трубопроводы наполнения передних резервуаров топливом и трубопровод выдачи топлива из заднего резервуара на монтажном стыке разрываются и соединяются на месте установки фланцевыми соединениями. Моноблочное исполнение усложняет монтаж КАЗС и требует применения усиленных фундаментов для обеспечения неизменности положения транспортных единиц в процессе эксплуатации для обеспечения герметичности фланцевых соединений трубопроводов.

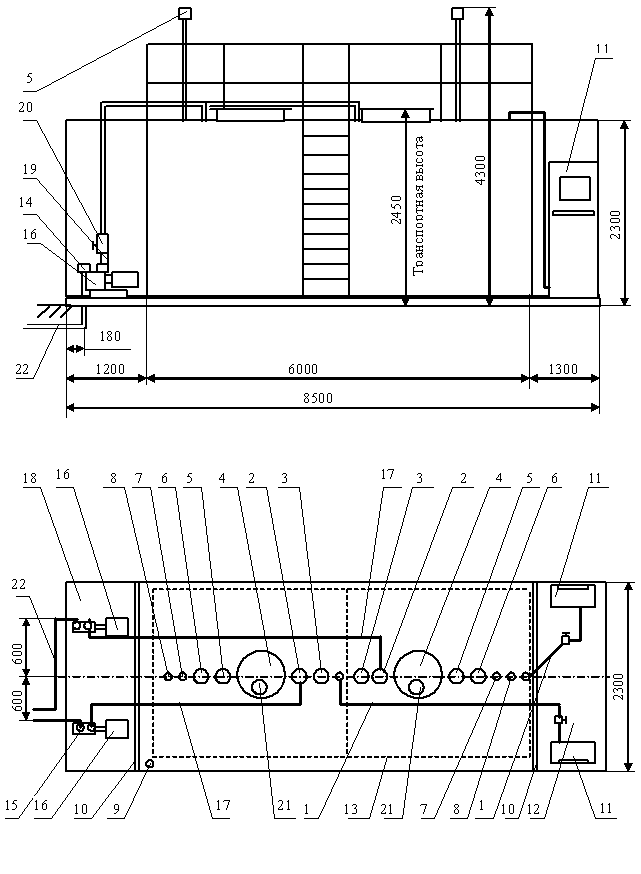

Вид сбоку

Спецификация к контейнерной АЗС 3х10 м3 (двустенная)

1 - трубопровод выдачи топлива из резервуара в ТРК с вентилями и огнепреградителями;
2 - труба сливная для наполнения резервуаров КАЗС;
3 - труба с замерным люком;
4 - люк технологический;
5 - труба с дыхательным клапаном и огнепреградителем ;
6 - переключатель магнитный поплавковый для контроля 90% и 95% наполнения резервуара;
7 - патрубок нагнетательный для промывки резервуара;
8 - труба обесшламливания;
9 - патрубок наполнения газом и контроля герметичности межстенного пространства резервуара;
10 - противопожарная перегородка (2 шт.);
11 - ТРК на один вид топлива - 3 шт.;
12 - технологический отсек ТРК;
13 - резервуар горизонтальный двустенный;
14 - муфта сливная;
15 - фильтр сливной;
16 - агрегат самовсасывающий электронасосный - 1 шт.;
17 - трубопроводы наполнения резервуаров КАЗС с обратным клапаном и вентилями;
18 - технологический отсек насосного агрегата;
19 - клапан обратный;
20 - запорные вентили Ду80;
21 - предохранительный клапан сброса давления;

Контейнерная автозаправочная станция соответствует требованиям НПБ 111-98*.

Климатическое исполнение контейнерной автозаправочной станции – УХЛ1 по ГОСТ 15150-69 для интервала температур от +50oС до - 60oС.

Климатическое исполнение топливораздаточных колонок – УХЛ1 (ХЛ1) или УХЛ2 (ХЛ2).

Электронасосный агрегат предназначен для наполнения резервуаров КАЗС из автоцистерны.

Резервуар КАЗС двустенный, трёхкамерный (согласно НПБ 111-98*, пункт 11, для АЗС с надземными резервуарами емкость резервуаров или камер для многокамерного резервуара с двойными перегородками между стенками не должна превышать 10 м3 при размещении на территории населенных пунктов).
